LFL-400E-Z [レベラフィーダ]
LFL-400E-Zの特徴
・ジグザグ送り機能付きでスクラップを減らし、コスト削減に貢献します。
・成型システムビルダーが提案する、信頼と実績の次世代型レベラフィーダです。
・ワークロールの上下フレームに開口部を設け清掃が容易となり、傷防止に大きな効果 を発揮します。

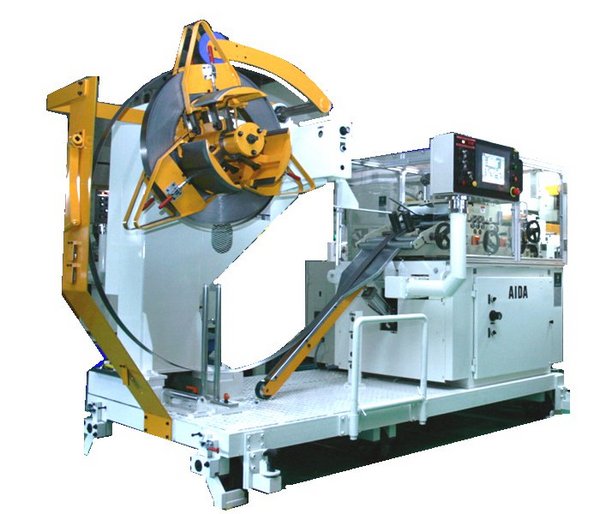

写真 (写真をクリックすると拡大します)
| 板幅[mm] |
30 ~ 400
30 ~ 150
30 ~ 70
|
| 板厚[mm] |
0.3 ~ 1.2
0.3 ~ 2.3
0.3 ~ 3.2
|
| コイル質量(MAX)[kg] |
1200 × 1 |
| コイル外径[mm] |
φ800 ~ φ1200 |
| コイル内径[mm] |
φ508 |
| 送り長さ[mm] |
10 ~ 300 |
| 送り速度[m/min] |
~ 15 |
| ワークロール本数[本] |
上:3 / 下:3 |
| 送り線高さ[mm] |
1100 |
| ジグザグ送り性能[spm] |
44 |
| 2列ジグザグストローク[mm] |
0~200 |
| 3列ジグザグストローク[mm] |
0~270 |
| 使用電源[V,HZ] |
AC200、50/60、三相 |
| 使用空気圧[MPa] |
0.5 |
|
| 標準装備 |
送り角度切替(180°/240°)
材料末端検出
自動レリース(進角機能付)
ワークロール清掃機能
ワークロールメッキ処理
|
| 特別装備 |
スレッディングテーブル
バックストップロール
塗油装置
マイクロフィーダ
電動ニブラ/シャー
|
|
