NCTHL-150/10    [プレス間搬送ロボット]

NCTHL-150/10   の特徴
ダイレクト搬送の場合は8台までプレスを連結できます。
ショックの少ない搬送と安定した停止精度が、高精度加工に寄与します。
高速立上り性に優れた機構が生産性の向上を果たします。
駆動部分は全て内蔵されています。また、フィードバーは、金型の後側で搬送運動を行いますので安全な作業が可能です。
コンパクトなボディーは、材料の供給、製品の取出装置など周辺機器の接近性に優れています。
順次起動、順次停止が可能なため、ステージのワーク段取が不要です。
99種類の搬送パターンが登録できます。運転時に選びやすいディスプレイ一覧表示です。
ロボットの全クランプ状態、故障状況が操作パネル上でモニタリングできます。

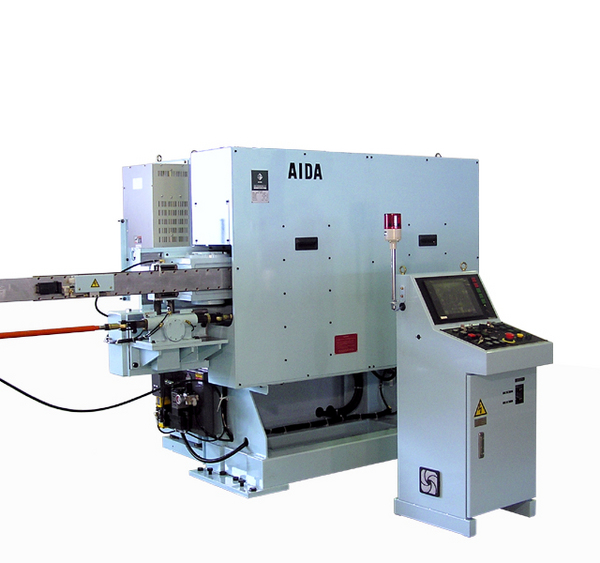

写真 (写真をクリックすると拡大します)

フィードストローク[mm] 1000 ~ 1200
リフトストローク[mm] 20 ~ 100
送り方向 左→右・右→左
サイクルタイム[sec] 2.2~2.5
ワーク吸着方式 バキュームクランパ
マグネットクランパ
メカクランパ
連結プレス台数[台] MAX6(中間ステージ式)/8(ダイレクト搬送式)
使用電源[V,HZ] AC200/220、50/60、三相
使用空気圧[MPa] 0.5
